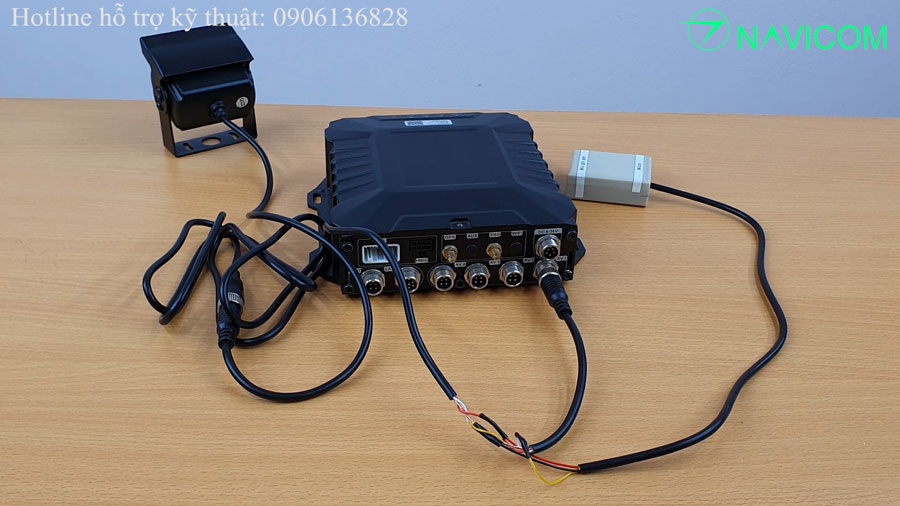

VIDEO HƯỚNG DẪN ĐẤU NỐI VÀ CÀI ĐẶT MICRO THU ÂM CHO ĐẦU GHI GIÁM SÁT Ô TÔ NAVICOM:

• Nguyên tắc đấu nối:

Các cổng video in CH1, CH2, CH3, Ch4... đều có 4 chân: chân nguồn ra 12V, chân mass ra, chân nhận tín hiệu video vào, chân nhận tín hiệu audio vào. Vậy muốn đấu nối micro thu âm vào kênh nào thì lựa chọn đấu nối dây tín hiệu audio vào sợi dây theo chân tương ứng của kênh đó

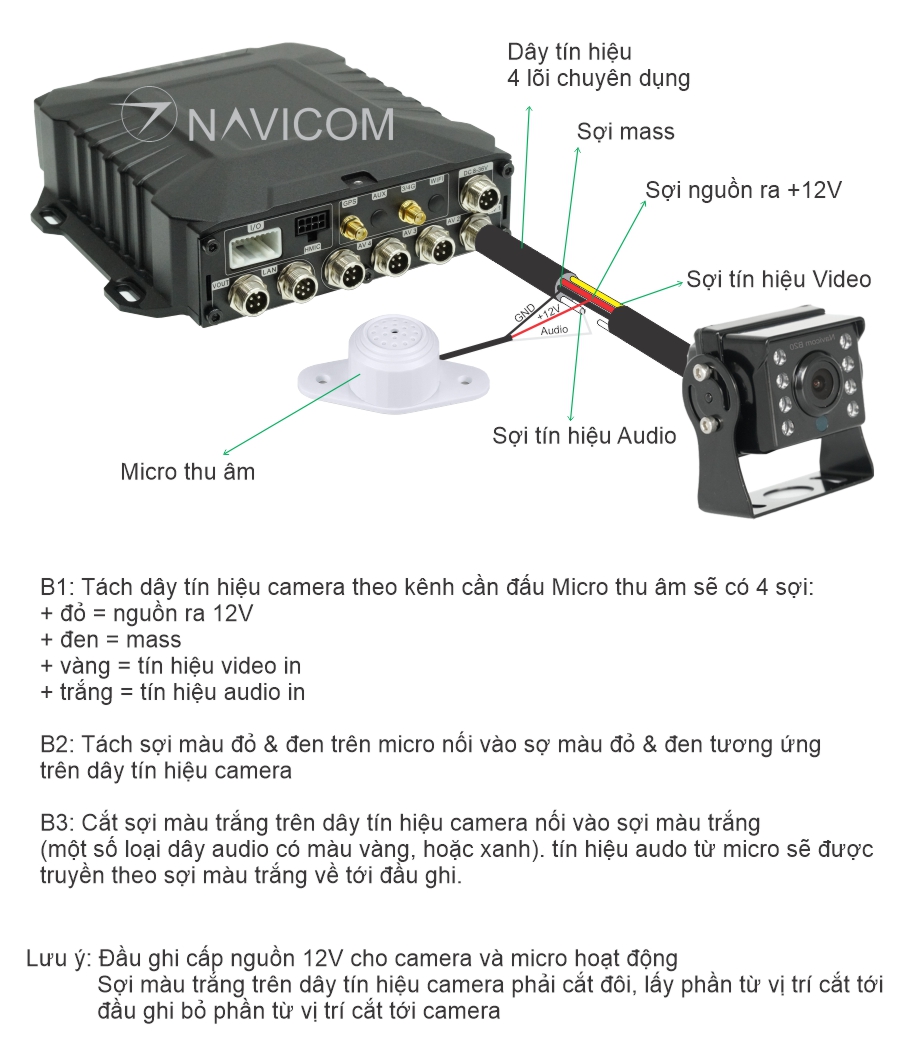

• Sơ đồ đấu nối: TẢI FILE PDF TẠI ĐÂY

Đầu ghi camera giám sát ô tô chuyên dụng Navicom có hỗ trợ 4-8-16 kênh ghi âm tùy theo model.

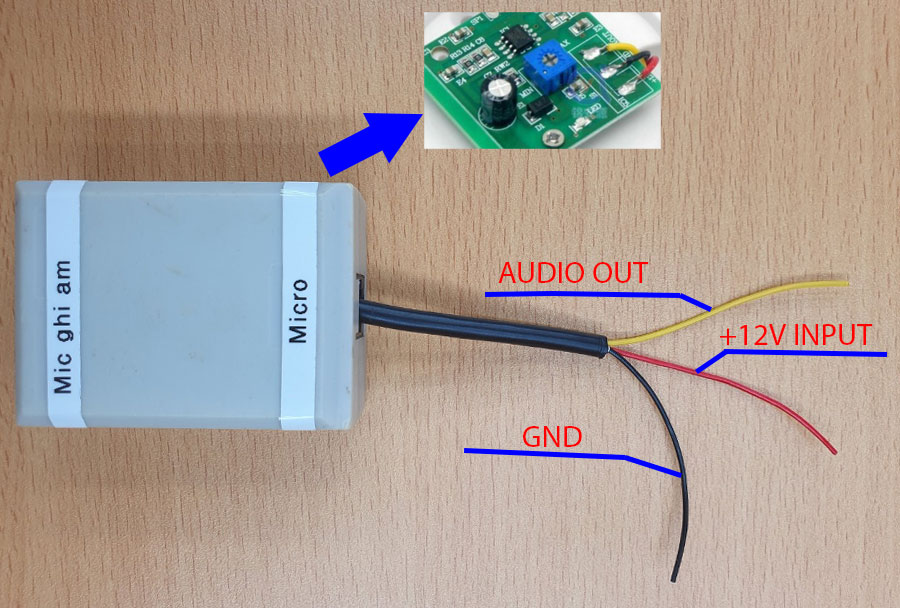

Dây tín hiệu Micro ghi âm cho đầu ghi Navicom sẽ có 3 sợi:

• Cặp dây đen – đỏ cấp nguồn điện 12V cho micro hoạt động
• Dây màu vàng (hoặc trắng) là dây truyền tín hiệu audio từ micro về đầu ghi.

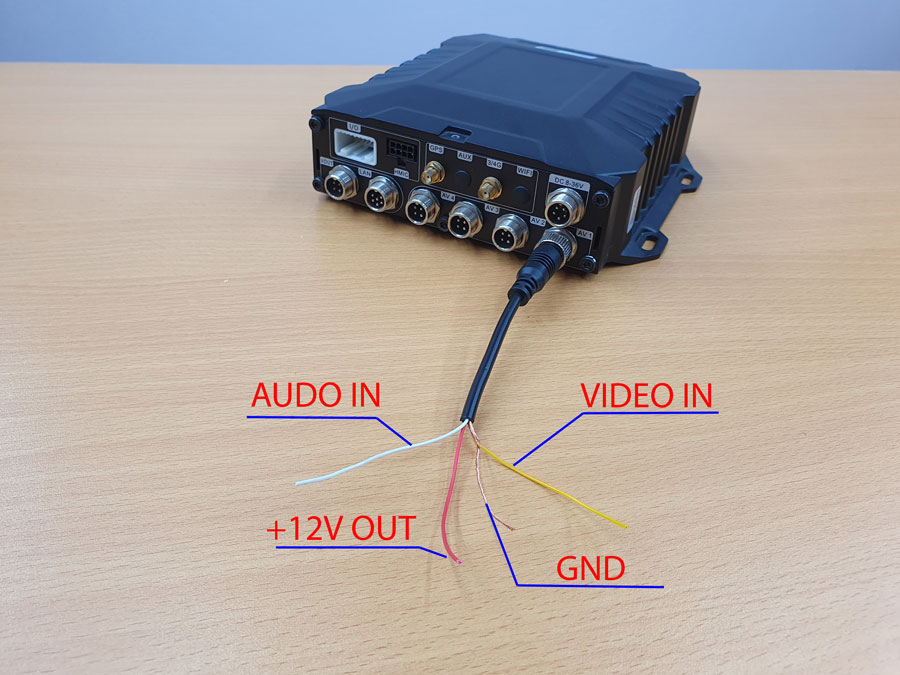

Dây tín hiệu theo camera ra sẽ có 4 sợi:

• Sợi màu vàng là truyền tín hiệu video từ camera vào đầu ghi
• Sợi màu trắng là sợi truyền tín hiệu Audio từ micro thu âm về đầu ghi
• Sợi màu đỏ là dây cấp nguồn dương + 12V từ đầu ghi ra cho camera và micro ghi âm
• Sợi màu đen là dây cấp mass từ đầu ghi ra cho camera và micro ghi âm

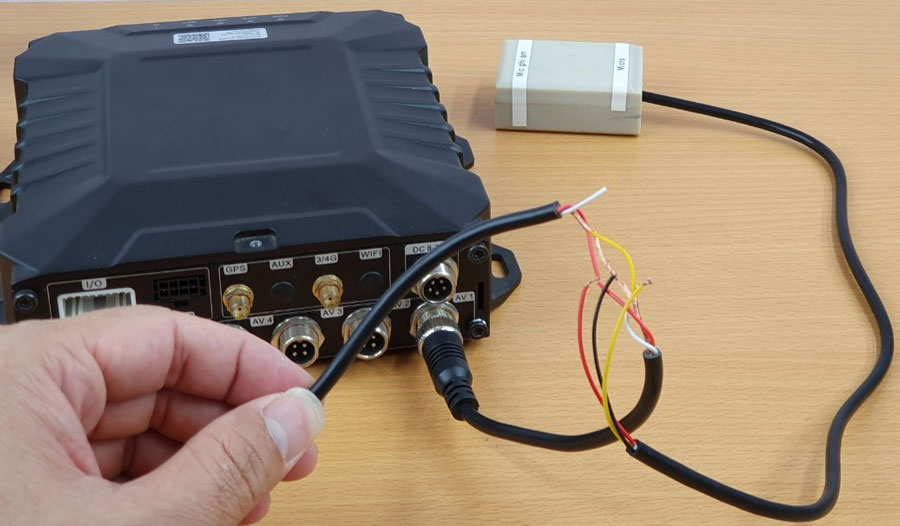

Để đấu nối, các bạn là như sau:

• Cắt sợi màu trắng của dây tín hiệu camera ra nối với sợi tín hiệu audio màu trắng (hoặc vàng) của dây Micro
• Sợi đỏ (+12V) của dây Micro nối với sợi đỏ (+12V) của dây tín hiệu camera
• Sợi đen(GND) của dây Micro nối với sợi đen(GND) của dây tín hiệu camera
